YG033A落锤式织物撕裂仪使用说明书

信息来源：中纤仪器 | 发布日期： 2019-04-23 18:32 | 浏览量次

二、仪器用途
适用于各种机织物的抗撕裂强力的测定，亦可用于厚纸张、塑料布、电工胶布等的抗撕裂强力的测定。
适用标准：GB/T3917.1《织物撕破的测定、冲击摆锤法》。
三、主要技术参数
1、撕裂范围：0~16N
          A：0~32N（加装小增重锤A）
          B：0~64N（加装大增重锤B）
2、撕裂长度：43mm
3、切口线长：20±0.2mm
4、试样尺寸：100×63mm
5、测力精度：≤±1分度
6、外形尺寸：400×210×395mm
7、重量：约30kg
四、仪器结构及撕裂原理

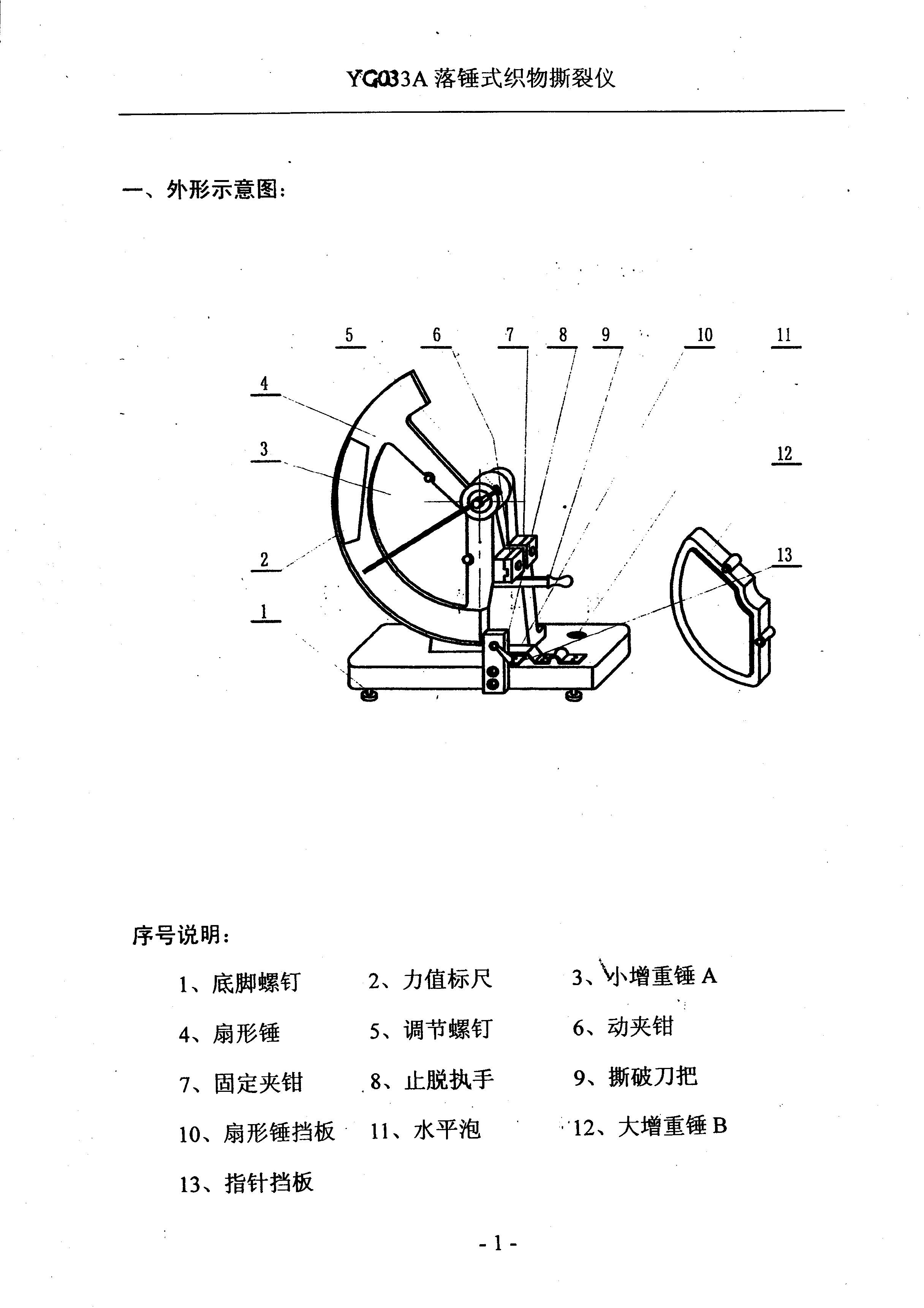

本仪器由机座、支承座及扇形锤等主要零部件组成。一块矩形试样夹紧于动夹钳6与固定夹钳7之间，试样中间由撕裂刀9切开一个切口，利用扇形锤4自由下落，动夹钳6和固定夹钳7迅速分离，使试样受到撕裂。
五、仪器安装
注意：为了防止扇形锤4在运输过程中摆动，该仪器使用一只螺钉将扇形锤与支承座固定，使用前必须将其拆除。

拆除固定螺钉后，仪器必须安装在避震荡、良好的坚固工作台上，最好仪器与工作台之间垫放2~3mm厚的硬橡胶板。
六、仪器调整
    1、调整底脚螺钉1，使水平泡11的水泡处在水平泡的中心。
    2、夹上试样，揿动撕裂刀把9，试样切口长度应为20±0.2mm。如果切口长度达不到要求，应调整刀片位置，使之符合要求为止。
    3、竖起扇形锤4，在制动点的右边25mm处，临时设一指针（可用细钢丝弯曲成形替代，切勿同扇形锤4擦靠）再将仪器指针拨出“0”位之外，揿动止脱执手8，扇形锤挡板10受压，使扇形锤4自由摆动。在二十个周期内观察其衰减，量应不大于25mm，否则在油杯里加机油，使其灵活。
4、扇形锤4在竖位时，将指针拨到指针挡板13的左侧，揿动止脱执手8使扇形锤4自由摆动，在扇形锤4回摆时用手轻轻抓住，勿使指针再重复上述方法，使指针能正确对准“0”位为止。
5、仪器移动位置和调换增重锤时，应重新校正零位。
七、仪器操作
1、抬起扇形锤4使扇形锤挡板10将其定住，再把指针拨到指针挡板13左侧。把试样两端各放于动、固夹钳6、7之间，拧紧两夹钳螺母，试样的上部保持自由，并朝向扇形锤4，揿动撕裂刀把9剪开20mm长度切口。
2、揿动制动止脱执手8，扇形锤4自由运动，使试样全部撕裂，并在回摆时抓住扇形锤2，目测指针读数，并记录数据。

3、重复上述操作，直至完成试验。
八、注意事项
    1、测试值要落在满刻度值的20%~80%范围内，否则应增减重锤。
2、使用示值范围在0~16N时，大、小增重锤A、B及长、短螺钉均不采用。
3、使用示值范围在0~32N时，则加装小增重锤A，并用2只短螺钉将其固紧。
4、使用示值范围在0~64N时，则加装大增重锤B，并用2只长螺钉将其固紧。
九、仪器保养
   1、仪器应定期擦拭干净，心轴指针滑套处应定期加油。但指针与指针挡板不得有油脂，以影响示值误差。
   2、仪器应安放无震动、清洁的工作室内，不使用时卸下大、小增重锤A、B及长、短螺钉并保管好，还要将仪器套上防尘罩，避免尘土落入。
   3、增重锤不得碰撞，以免其质心位置和重量的变化。
