怎么选择喷丝板镜检仪
信息来源：中纤仪器 | 发布日期：
2019-07-14 10:24
| 浏览量
次

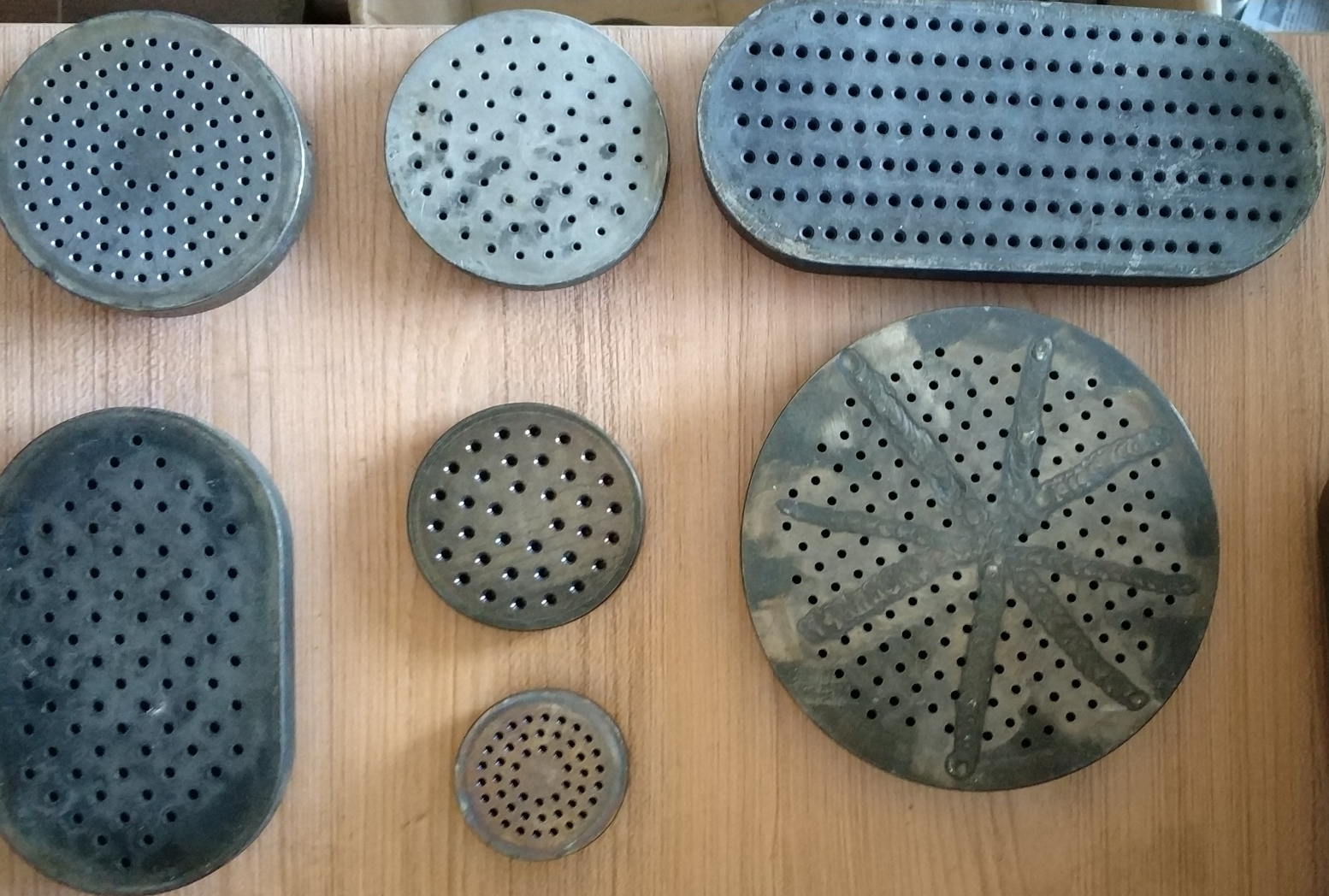

喷丝板又称纺丝帽。喷丝板的作用是将黏流态的高聚物熔体或溶液，通过微孔转变成有特定截面状的细流，经过凝固介质如空气或凝固浴固化而形成丝条。

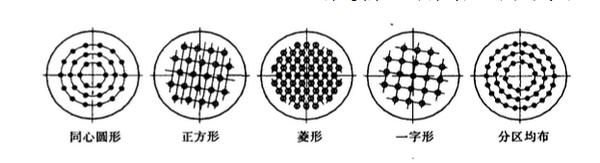

喷丝板微孔分布形式

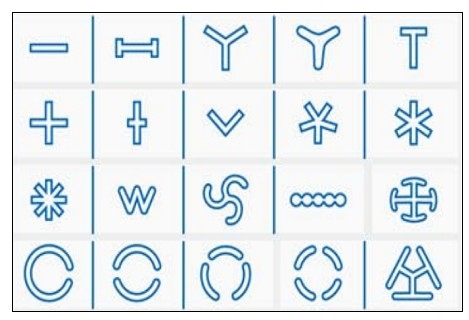

喷丝板微孔主要孔型
镜检仪的选型主要是根据以下几个参数来决定：
1. 微孔分布形式
2. 微孔形状
3. 相邻微孔间距
4. 微孔孔径
常州纺仪厂（销售电话:13656116766)研发的喷丝板镜检仪的种类主要有以下几种

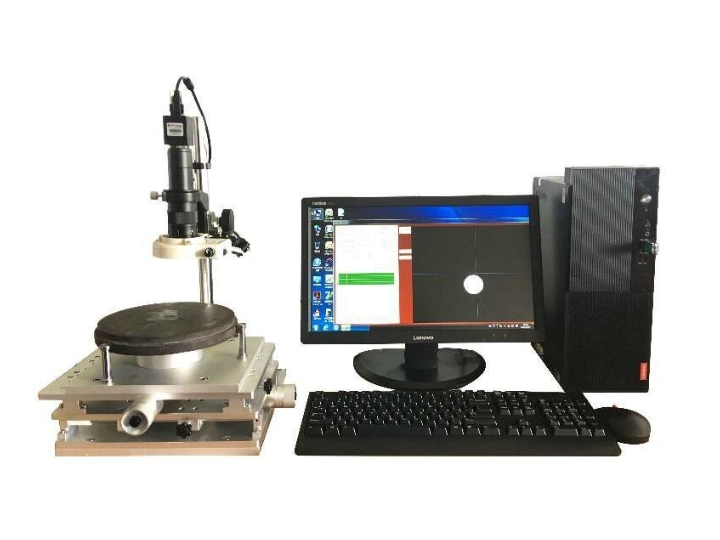

PS-328 喷丝板镜检仪
⼀、《产品⽤⽤途》
PS-328 喷丝板镜检仪（滑台）采⽤结合光学与数码技术，可以清晰的观测孔型. 残留物及污垢程度，是化纤⼚和喷丝板⼚的主要检测手段
也是检查喷丝板喷丝孔形状、尺⼨⼤⼩以及是否阻塞的专⽤检测仪器。
⼆ 技术指标
1.物镜放大倍数：0.7X~4.5X
2.变倍⽐1：6.5
3.⼯作距离 110mm
4.⼿轮调焦范围 40mm
5.升降调节范围(⽴柱)：120mm,
6.照明：输⼊⼊电压：220，输出：12V
7.图像显示部分：图像在 17⼨正屏显示器上⾼清放⼤显示。
三、《技术配置清单》
1.PS-328喷丝板镜检仪主机⼀台
2.⾼清摄像头 1个
3.上光源+激光器指示器连接线 1根
4.红外线激光定位指示器 1套.
5.喷丝板专⽤操作滑台 1套（根据喷丝板形状和尺⼨定制）
①.X 导轨及圆周⽅向全程运⾏轻巧，平稳。
②.X 导轨⽅向全程移动范围内成像清晰。
③.圆周⽅向 360°旋转
6.数据连接线 1根
7.17 ⼨彩⾊液晶正屏显示器（图像⽆畸变）1 台
PS-100手动喷丝板镜检仪（玻璃台面+显示器）
产品概述：本仪器主要应用于国内化纤生产厂和喷丝板制造厂对各类喷丝板微孔进行检测，检测喷丝板微孔有无污垢，显示器可以投影显示各类喷丝板微孔形状（如圆孔，三叶孔，V形孔，C形孔等不同形状）。
一、产品用途：
PS-100型手动喷丝板镜检仪（玻璃台面+显示器）主要应用于国内化纤生产厂和喷丝板制造厂对各类喷丝板微孔进行检测，检测喷丝板微孔有无污垢，显示器可以投影显示各类喷丝板微孔形状（如圆孔，三叶孔，V形孔，C形孔等不同形状）。
二、技术指标：
1.主机变倍范围：0.7-4.5X或0.7-7.5X，根据需求配置其中1款
2.变倍比：1：6.5
3.工作距离：100mm
4.手轮调焦范围：40mm
5.升降调节范围(立柱)：110mm,
6.照明：输入电压：220，输出：12V
三、设备详细技术配置：
1.高清工业相机1个（VGA相机+电源线+鼠标1个）
2.玻璃台面1个，内置下光源（适用于检测直径130mm以下圆形喷丝板）
3.升降调节支架1个（用于调节焦距）
4.红外线定位光源1套（用于定位喷丝板微孔）
5.上环形光源1套
6.高清变倍物镜1个，变倍比（1:6.5）:0.7-4.5X （适用于微孔大小大于0.1mm的喷丝板）；喷丝板微孔小于0.1mm,选择变倍比（1:6.5）:0.7-7.5X
7.电脑显示器1个（用于放大显示喷丝板微孔，配置4.5X物镜最高放大倍率225倍；配置7.5X物镜最高放大倍率375倍）
