喷丝板的那些事

信息来源：中纤仪器 | 发布日期： 2020-03-06 10:58 | 浏览量次

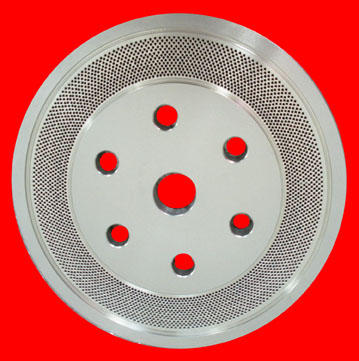

喷丝板种类繁多，用途广泛，有常规的圆孔，异型孔喷丝板，中空丝喷丝板，复合纺丝喷丝板，干纺喷丝板，湿纺喷丝板等等。喷丝板是跟随着市场的需求，一直不断的改进，更新。从以前的常规圆孔到异形孔，再到复合。从今年来看化纤长丝母丝，天丝这类产品市场需求量在逐步增大，这类产品对喷丝板的要求很高，具体来说就是对喷丝板的加工设备要求很高，都要采用进口的五轴五连动，喷丝板的材质也要用进口的，经过热处理的，最后对喷丝板厂家的技术要求也很高。

今天主要想来介绍一下喷丝板镜检仪，用来检测喷丝板的孔型. 残留物及污垢等等。

PS-100型手动喷丝板镜检仪（玻璃台面+显示器）

技术指标：
1.主机变倍范围：0.7-4.5X或0.7-7.5X，根据需求配置其中1款
2.变倍比：1：6.5
3.工作距离：100mm
4.手轮调焦范围：40mm
5.升降调节范围(立柱)：110mm,
6.照明：输入电压：220，输出：12V
设备详细技术配置：
1.高清工业相机1个（VGA相机+电源线+鼠标1个）
2.自制玻璃台面1个，内置下光源（适用于检测直径130mm以下圆形喷丝板）
3.升降调节支架1个（用于调节焦距）
4.红外线定位光源1套（用于定位喷丝板微孔）
5.上环形光源1套
6.高清变倍物镜1个，变倍比（1:6.5）:0.7-4.5X （适用于微孔大小大于0.1mm的喷丝板）；喷丝板微孔小于0.1mm,选择变倍比（1:6.5）:0.7-7.5X
7.电脑显示器1个（用于放大显示喷丝板微孔，配置4.5X物镜最高放大倍率225倍；配置7.5X物镜最高放大倍率375倍）

PS-328 喷丝板镜检仪

《技术指标》
1.物镜放大倍数：0.7X~4.5X
2.变倍⽐1：6.5
3.⼯作距离 110mm
4.⼿轮调焦范围 40mm
5.升降调节范围(⽴柱)：120mm,
6.照明：输⼊⼊电压：220，输出：12V
7.图像显示部分：图像在 17⼨正屏显示器上⾼清放⼤显示。
《技术配置清单》
1.PS-328喷丝板镜检仪主机⼀台
2.⾼清摄像头 1个
3.上光源+激光器指示器连接线 1根
4.红外线激光定位指示器 1套.
5.喷丝板专⽤操作滑台 1套（根据喷丝板形状和尺⼨定制）
①.X 导轨及圆周⽅向全程运⾏轻巧，平稳。
②.X 导轨⽅向全程移动范围内成像清晰。
③.圆周⽅向 360°旋转
6.数据连接线 1根
7.17 ⼨彩⾊液晶正屏显示器（图像⽆畸变）1 台

转载请注明出处（喷丝板的那些事：[field:arcurl/])
